Ubbink vijverfilter filtramax 12500 plusset 1355071

De Ubbink Filtramax 12500 PlusSet is een gesloten filtersysteem met modules voor biologische en mechanische reiniging. De vijverfilterset met een uv-c vijverreiniger en filterpomp is ontworpen voor vijvers met een maximale inhoud van 6.500 L/12.500 L (vijver met vissen/vijver zonder vissen).

Het grote voordeel van dit parallelle systeem is dat het kan worden uitgebreid met één en zelfs meerdere Filtramax modules in het geval van grotere vijvers. Elke module kan de respectieve hoeveelheid water afzonderlijk filteren en het gereinigde water terugvoeren naar de vijver. Met het parallelle systeem wordt een grote hoeveelheid water verdeeld over twee, drie of meer filters, zodat het water in korte tijd efficiënt wordt gereinigd. Het filtersysteem met 2 kamers zorgt voor een grondige filtering en de vorming van nitrificerende bacteriën in een optimale leefomgeving!

• Materiaal: kunststof
• Afmetingen: 58 x 59 x 38 cm (B x D x H)
• Ubbink FiltraMax 12500
• Geschikt voor vijvers (zonder vissen) van 12.500 L
• Geschikt voor vijvers (met vissen) van 6.500 L
• Ubbink AlgClear UV-C 10000
• Vermogen: 11 W
• Ubbink Powermax 5000 Fi pomp
• Voeding: 230 V~ / 50 Hz
• Lengte stroomkabel: 10 m
• Stroomsnelheid: 5.000 L/u
• Vermogen: 30 W
• Maximale hoogte: 3,6 m

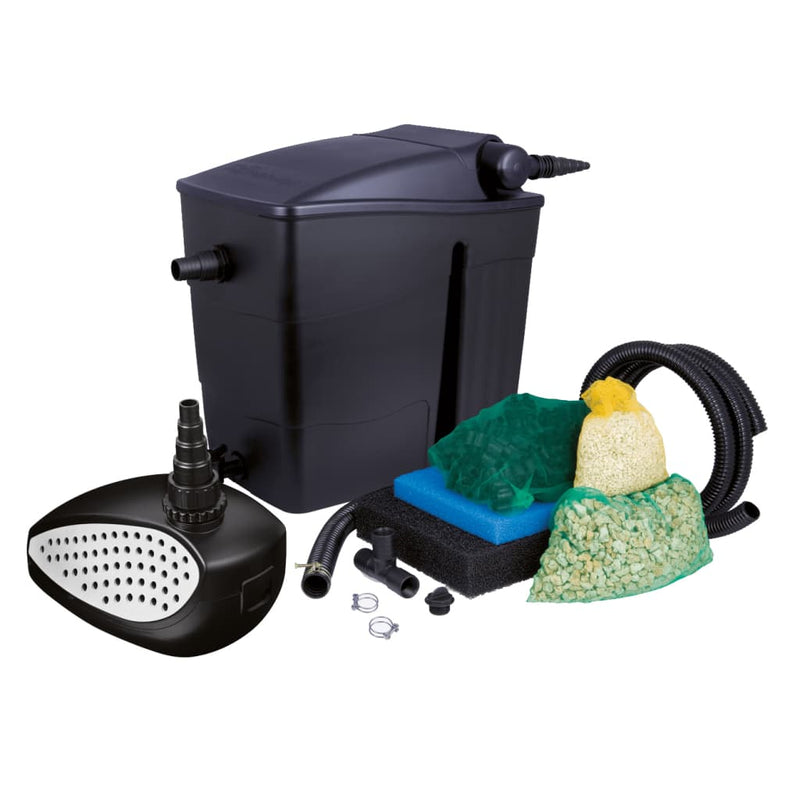

• Levering bevat:
• 1 x Ubbink FiltraMax
• 1 x Ubbink AlgClear
• 1 x Ubbink Powermax pomp
• Bevestigingsmateriaal:
• 1 x Zeolith met mesh: 1,8 kg
• 1 x bio-core
• 1 x filtersubstraat 6 kg
• 2 x filterspons 35 mm, 1 x zwart ruw, 1 x blauw fijn
• 2 x kogelventiel 1", moer en sluitring
• 1 x vuilaansluiting 1 ½" x 50/40 mm, moet en sluitring
• 1 x vijverslang voor filterafval: 1 m x 40 mm
• 1 x vijverslang voor filtertoevoeging: 3 m x 32 mm
• 1 x T-aansluiting 1" intern, 40 x 40 x 40 mm en plug
• 3 x slangklem: 2 x 30 - 34 mm - 1 x 38 - 42 mm
• Schroeven

Here is the translation of your text into Dutch: Veiligheidsadvies WAARSCHUWING: UV-stralen zijn gevaarlijk voor ogen en huid. De UV-C emitter mag niet worden bediend als deze uit de behuizing van het apparaat is gehaald! VOORZICHTIG: Dit apparaat bevat een UV-C emitter! Onbedoeld gebruik van het apparaat of schade aan de behuizing kan leiden tot de emissie van gevaarlijke UV-C-straling. UV-C-straling kan ook in kleine doses ogen en huid beschadigen. • De voeding moet voldoen aan de productspecificaties. Verbind het apparaat niet als de voeding niet aan de gespecificeerde eisen voldoet! Verdere informatie kan worden verkregen bij uw lokale goedgekeurde elektricien. • Het Ubbink AlgClear UV-C-apparaat moet alleen worden bediend via een aardlekschakelaar (Fi-schakelaar /RCD) met een nominale foutstroom van niet meer dan 30 mA. Voor verdere informatie kunt u contact opnemen met uw gespecialiseerde elektronicadealer. • Het Ubbink AlgClear UV-C-apparaat mag pas in werking worden gesteld na de volledige installatie van alle componenten en slangverbindingen. Het apparaat mag onder geen enkele voorwaarde in water worden gebruikt en moet naast de vijver worden geïnstalleerd, zodat overlopen wordt uitgesloten. • De werking van de UV-C-lamp mag alleen worden gecontroleerd door visuele inspectie via het kijkglas (aan de voorkant van het apparaat). Direct contact met de UV-C-stralen kan schade aan de ogen en/of huid veroorzaken. • Er mogen geen transparante slangen worden gebruikt voor de werking van het AlgClear UV-C-apparaat. We raden aan onze zwarte spiraalvijverslang te gebruiken. Verder moeten de inlaat- en uitlaatslangen met slangklemmen worden bevestigd om onbedoeld losschieten van de slangnippel te voorkomen. • Het apparaat moet op meer dan 2 m afstand van de vijver of waterbak en het stopcontact worden geïnstalleerd. • Om oververhitting van de UV-C-lamp te voorkomen, mag het AlgClear UV-C-apparaat alleen worden ingeschakeld als er water door de behuizing stroomt. Bedien de UV-C-lamp nooit buiten de behuizing! • Het apparaat mag alleen worden bediend bij een watertemperatuur van +5 °C tot +35 °C. • Het is essentieel om de gebruiksaanwijzing te lezen voordat het AlgClear UV-C-apparaat wordt geopend. • De voeding van het AlgClear UV-C-apparaat moet altijd eerst worden uitgeschakeld voordat het apparaat wordt geopend (voor de eerste montage, reiniging, installatie en vervanging van de UV-C-lamp, enz.). • Het voedingskabel kan niet worden vervangen. Als de kabel beschadigd is, moet het AlgClear UV-C-apparaat worden weggegooid. • Het apparaat mag worden gebruikt door kinderen vanaf 8 jaar en ook door mensen met lichamelijke, zintuiglijke of geestelijke beperkingen of zonder geschikte kennis en ervaring, mits zij worden begeleid of instructies hebben ontvangen over het gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd. • Houd kinderen uit de buurt van verpakkingsmateriaal en kleine onderdelen. Er is verstikkingsgevaar. LET OP! Voordat u ingrijpt (eerste montage, reiniging, installatie en vervanging van de UV-C-lamp, enz.), moet de voeding van het AlgClear UV-C-apparaat altijd worden onderbroken! 1. Bepaal de locatie voor het AlgClear UV-C-apparaat door rekening te houden met de afstand tot de vijverpomp en een mogelijk bestaande of geplande vijverfilter. Als bijvoorbeeld een waterval aanwezig is, kan het AlgClear UV-C-apparaat ook op een hogere locatie worden aangesloten om het UV-C-bestraalde water via de waterval weer naar de vijver te laten terugstromen. 2. Plaats de UVC-lamp voordat het apparaat wordt ingeschakeld zoals beschreven op pagina 2 van deze handleiding: a) Draai het schroefdeksel los en verwijder het uit de behuizing (fig. 1.1 en 1.2) b) Klik de UVC-lamp in de sokkel, plaats de beschermkap op het glas van de UVC-lamp en monteer het apparaat weer (fig. 1.3 – 1.6) 3. Bevestig het AlgClear UV-C-apparaat met enkele stenen zodat het apparaat stabiel is en niet in het water kan vallen. Montage op een houten plank is ook mogelijk. 4. Bevestig beide bevestigingsbeugels met een klipsluiting aan het AlgClear UV-C-apparaat en stel het af door het simpelweg te draaien zodat het later horizontaal of verticaal kan worden geïnstalleerd of vastgeschroefd. 5. Verkort de universele slangkoppelingen volgens de slangaansluitingen voor inlaat (pomp) en uitlaat (filter of terugvoer naar de vijver). 6. Schroef de slangkoppelingen op de inlaat- en uitlaatverbindingen. Handvast aandraaien is voldoende voor de afdichting. Te strak aandraaien kan het tegenovergestelde veroorzaken of zelfs schade aan het AlgClear UV-C-apparaat of de slangkoppeling. 7. Verkort de vijverslang tot de vereiste lengte. Bevestig de slang met slangklemmen aan de slangkoppelingen. Zorg ervoor dat de slangklemmen de spiraalwindingen van de vijverslang niet beschadigen en er geen haarscheurtjes ontstaan. Als dit toch gebeurt, verkort de slang met de lengte van het beschadigde gedeelte. Opmerking: Als het nog steeds lekt bij de verbinding tussen de slang en de slangkoppeling, kunt u dit stoppen door commercieel verkrijgbare Teflon-tape om de slangkoppeling te wikkelen. 8. Controleer voor het opstarten van het AlgClear UV-C-apparaat of: - het afsluitdeksel van het AlgClear UV-C-apparaat correct is vastgedraaid, - de inlaat- en uitlaatverbindingen van het AlgClear UV-C-apparaat handvast zijn, - de slangaansluitingen tussen filterpomp en vijverfilter of terugvoer naar de vijver goed zijn, - de gebruiksaanwijzing voor het AlgClear UV-C-apparaat is gelezen en het veiligheidsadvies is opgevolgd. 9. Na dit alles kunt u het AlgClear UV-C-apparaat in de volgende volgorde inschakelen: - Zet altijd eerst de vijver- of filterpomp aan en controleer of het vijverwater soepel door het AlgClear UV-C-apparaat stroomt en of er eventueel nog lekken zijn. - Zet pas daarna het AlgClear UV-C-apparaat aan en controleer de werking van de UV-C-lamp via het kijkglas (aan de voorkant). Er is geen direct gevaar; de schadelijke UV-C-straling dringt niet door het materiaal. 10. Het uitschakelen van de installatie, bijvoorbeeld voor onderhoud, gebeurt in omgekeerde volgorde, d.w.z. zet altijd eerst het AlgClear UV-C-apparaat uit en daarna de vijver- of vijverfilterpomp. Onderhoud LET OP! De stekker van de voeding moet altijd eerst worden verwijderd voordat u ingrijpt (reinigen, installeren en vervangen van de UV-C-lamp, enz.)! Het AlgClear UV-C-apparaat moet minstens twee keer per jaar worden gereinigd, afhankelijk van de vervuiling van de vijver. Als de algen in uw vijver weer toenemen, moet de kwartsbuis, waarin de UV-C-lamp zich bevindt, worden gereinigd van vuil en kalkafzetting met een zachte doek die is bevochtigd met een mild reinigingsmiddel (bijv. azijnoplossing). Vermijd krassen op het kwarts glas en houd de glazen buis, indien mogelijk, niet direct vast met de handen. Zelfs kleine sporen van zweet en vet op het kwarts glas kunnen door de UV-C-straling in het glas branden en later de capaciteit van uw AlgClear UV-C-apparaat verminderen. De UV-C-lampen die in het AlgClear UV-C-apparaat zijn geïnstalleerd, hebben een levensduur van ongeveer 5000 bedrijfsuren. Na deze bedrijfsduur is de UV-C-capaciteit dusdanig verminderd dat de UV-C-lamp moet worden vervangen. Geschikte reservelampen zijn verkrijgbaar bij uw Ubbink specialist dealer. Voer het onderhoud van uw AlgClear UV-C-apparaat als volgt uit: 1. Zet altijd eerst het AlgClear UV-C-apparaat uit en daarna de filterpomp. 2. Maak de slangverbinding los en laat het water uit het AlgClear UV-C-apparaat lopen. 3. Open de bevestigingsclips en neem het AlgClear UV-C-apparaat uit de bevestigingen. 4. Verwijder de glazen bol volgens de tekeningen op pagina 2 van deze handleiding. a) Draai het schroefdeksel los en verwijder het samen met de lamp (fig. 1.1 en 1.2). b) Verwijder nu voorzichtig de glazen bol met behulp van een munt van 10 of 20 cent (fig. 1.3A en 1.3B) 5. Maak de behuizing schoon en vervang de UV-C-lamp indien nodig. 6. Monteer alles na het onderhoud in omgekeerde volgorde. Let hierbij op de juiste plaatsing van de afdichtingsringen binnenin. 7. Zet daarna de filterpomp eerst weer aan en daarna het AlgClear UV-C-apparaat.
